准备大跨距桥架的注意事项

2020-12-05 09:54:35

       大跨距桥架使用寿命长,设备方便,成本低廉,维护简单。 但是,大跨距桥架的准备和配线非常复杂。 这里是一些注意事项。

       作为布线项目的支持项目,对大跨距桥架框架没有特殊的规范经验。 每个制造商的规格程序简短而通用。 因此,应根据弱电流系统电缆的类型和数量来选择规划和选择过程。 适用电缆桥架; 如果与大跨距电缆桥架一起使用,则电源线和弱电流电缆的两侧应分开,中间应用隔板隔开; 当大跨距电缆与其他低压电缆一起使用时,应严格选择电缆槽。 带屏蔽层的弱电系统的弱电电缆要避免相互干扰。 简而言之,在规划,制造,设备和架设大跨距桥架时,有必要根据运营环境和当地情况制定可行性计划,并选择相应的方法来提高大跨距桥架的质量,以便获得 更好的结果。

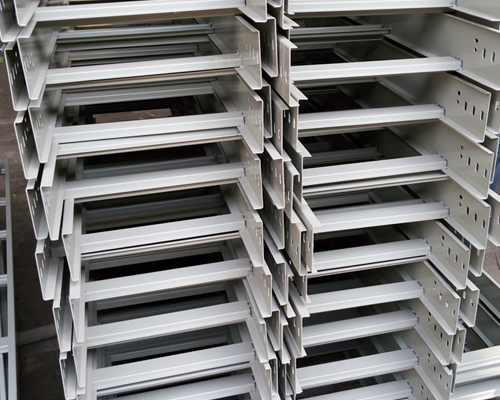

大跨距桥架

       准备大跨距桥架的注意事项:

       1.桥高:高距为50和100时,两端各有6个连接孔;高距为150和200时,两端各有12个连接孔。

       2.支撑距离:支撑距离应小于或等于载荷曲线的允许载荷和支撑跨距。

       3.桥宽距:选择电缆桥的宽距时,应保留的备用空间,以增加将来的电缆使用量。

       4.分开放置:当电源电缆和控制电缆很少时,可以将它们设置在同一电缆桥架上,但是中心必须用隔板隔开,以放置电源电缆和控制电缆。

       5.电缆固定:水平放置导线桥时,导线桥之间的连接应尽可能设置为跨距的1/4。 水平电缆每2米固定一次,直线电缆每1.5米固定一次。


       大跨距电缆桥架布线注意事项:

       1.如果设备在腐蚀性或非常潮湿的环境中,接线时必须根据不同的腐蚀性介质选择相应的保护方法。

       2.如果几组电缆桥架在同一高距上齐平,则需要考虑每组电缆桥架之间的维护和维修距离。

       3.对于可无距离放置的大跨距电缆桥架,电缆在桥架中的横截面填充率应低于40%,控制电缆应小于横截面面积的一半 托盘。

       4.设备为大跨距电缆桥架时,不能将设备安装在腐蚀性气体管道和热力管道上方,也不能将电缆桥架直接安装在腐蚀性液体管道下。 如有必要,应进行保护和隔离。 散热方法。


       大跨距桥架的设备接线是非常细腻而混乱的操作。 如果设备接线过程中有错误,可能会给将来的使用带来很大的安全问题。 因此,在大跨距桥架施工过程中,必须注意施工安全。
